上銀Cool Type 系列 滾珠螺桿

上銀Cool Type 系列 滾珠螺桿

上銀科技精確控管制程，不管是研磨級滾珠螺桿或轉造級滾珠螺桿皆嚴守精確牙型設計。嚴謹?shù)臒崽幚碇瞥桃源_保上銀科技滾珠螺桿的硬度及耐磨性能，皆為達到高負荷及長壽命之要求。

上銀科技滾珠螺桿有許多優點，舉凡高效率、可逆性、零背隙、高剛性，導程精度高及其他多項優點，與傳統艾克姆螺桿(ACME)相比較，上銀科技滾珠螺桿在螺桿與螺帽間，加入鋼珠。將傳統螺桿的滑動磨擦傳動以鋼珠滾動運動取代。以大大降低磨擦損耗，有助于維持高效率及高精度。

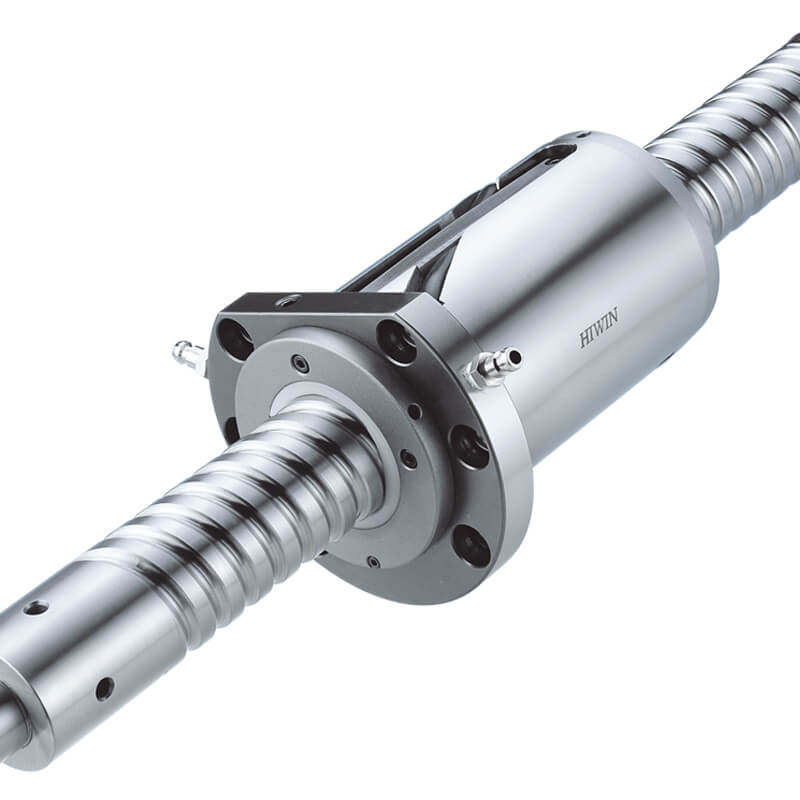

Cool Type I 滾珠絲杠特 征

優化設計
利用計算機仿真與有限元素分析，使Cool Type滾珠絲杠具有完善的熱抑制功能與高可靠度的結構。
提升更高的運轉速度，并可達200,000之超高Dm-N值Cool Type滾珠絲杠可消弭因高速運轉而產生的溫升問題，反之因具備穩定的溫控功能而能提升更高的運轉速度。

避免熱變形
Cool Type滾珠絲杠具備優化熱傳設計(Optimized heat transfer design) 可有效降低熱源產生與避免熱變形。

增加耐久性
當滾珠絲杠在往復運轉頻繁之使用環境時，鋼珠間因熱源生成可能會造成氧化(oxidized)或脫碳(decarburized)現象而縮短使用壽命。Cool Type滾珠絲杠由于在穩定的溫控環境下操作，可增加耐久性。

延長潤滑油脂壽命
由于在一溫控環境下操作，可防止?jié)櫥椭驕厣a(chǎn)生質量劣化現象，相對延長潤滑油脂壽命。
維持恒溫環境并降低機臺暖機時間(warm-up time)當Cool Type滾珠絲杠在高速運轉下，經過測試驗證螺帽與絲杠同時冷卻溫控之效應確實維持恒溫環境，進而降低機臺暖機時間(warm-up time)。

提供更高的進給精度
Cool Type滾珠絲杠的冷卻作用可抑制熱變形，并使進給精度(feeding accuracy)維持穩定值。

性 能

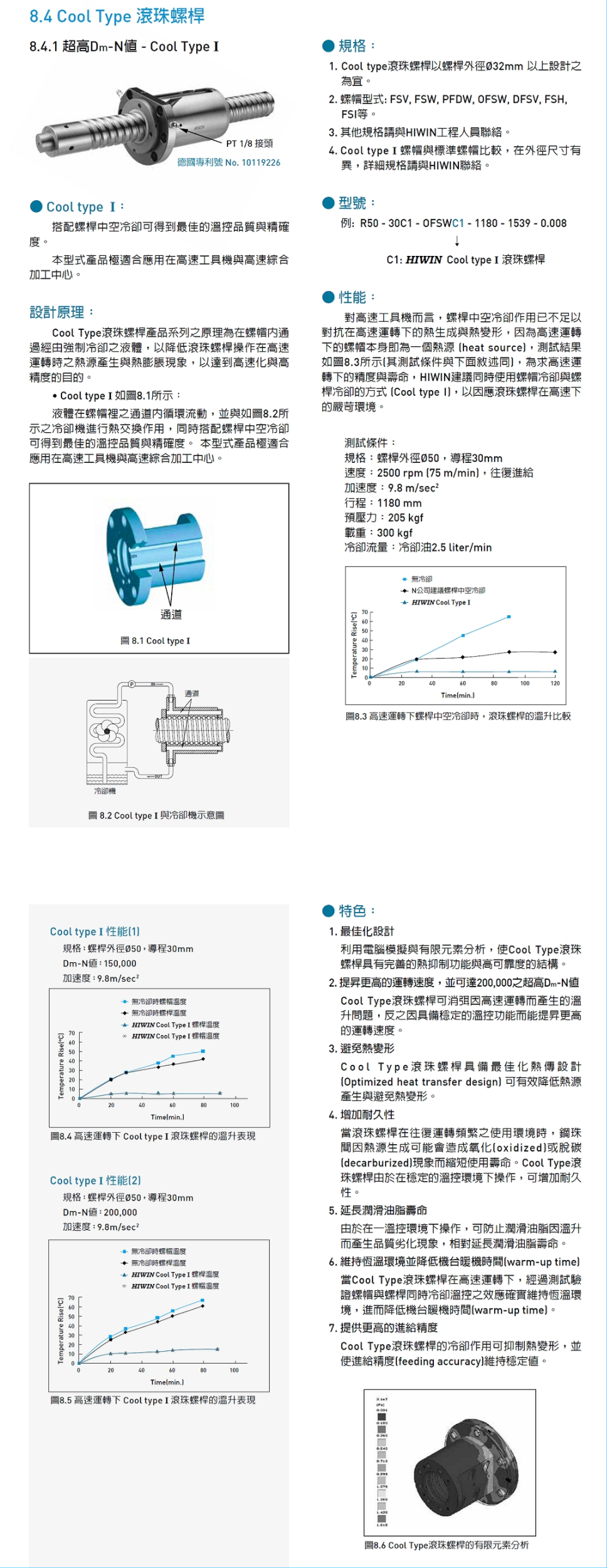

對高速工具機而言，絲杠中空冷卻作用已不足以對抗在高速運轉下的熱生成與熱變形，因?yàn)楦咚龠\(yùn)轉下的螺帽本身即為一個熱源 (heat source)，測試結果如圖8.3所示(其測試條件與下面敘述同)，為求高速運轉下的精度與壽命，HIWIN建議同時使用螺帽冷卻與絲杠冷卻的方式 (Cool type I)，以因應滾珠絲杠在高速下的嚴苛環境。
