直線電機

直線電機源自于勞倫茲法則(Lorentz)，即利用電流(I)與磁場(B)的相互作用而產生推力(F)， 加上本身磁鐵排列與多動子的運用，可實現行程不受限制與單軸多動子的獨立運動，藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制

直線電機分：鐵心式直線電機，無鐵心式直線電機，棒狀電機

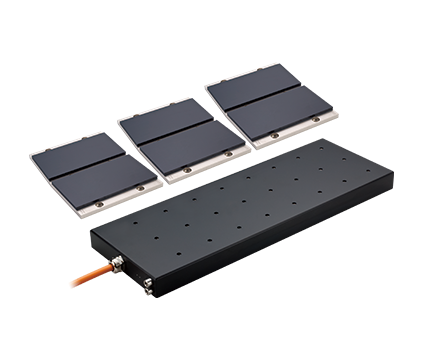

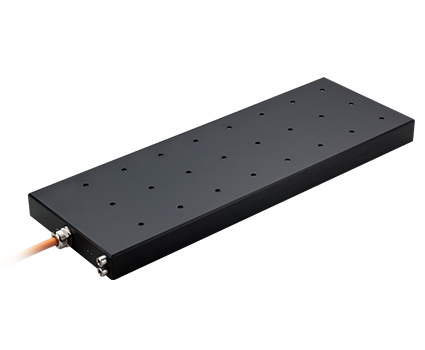

鐵心式直線電機
HIWIN 鐵心式直線電機，具無磨耗、零背隙、低頓力與低速度鏈波等特性，加上動子推力密度大?？蓱?yīng)用于高加減速之點對點需求運動，例如：自動化設備、工具機、半導體設備、玻璃切割機、雷射加工機、PCB加工、SMT機臺、AOI光學檢測設備、主動式抑振平臺等。
最大速度 30 m/s
最大加速度 10G
0.1 m/s補償前的速度漣波2~3 ％
直驅(無旋轉運動的組件轉換直線運動)

與單軸工業機器人相比最高速度提升15倍，搭配復數動子
加工時間減少50%以上，∞UNLIMIT定子延伸銜接有效行程無限制
（內容是一樣的，下面分系列可照搬）

鐵心式直線電機系列：LMFC  LMSA  LMFA  LMSC

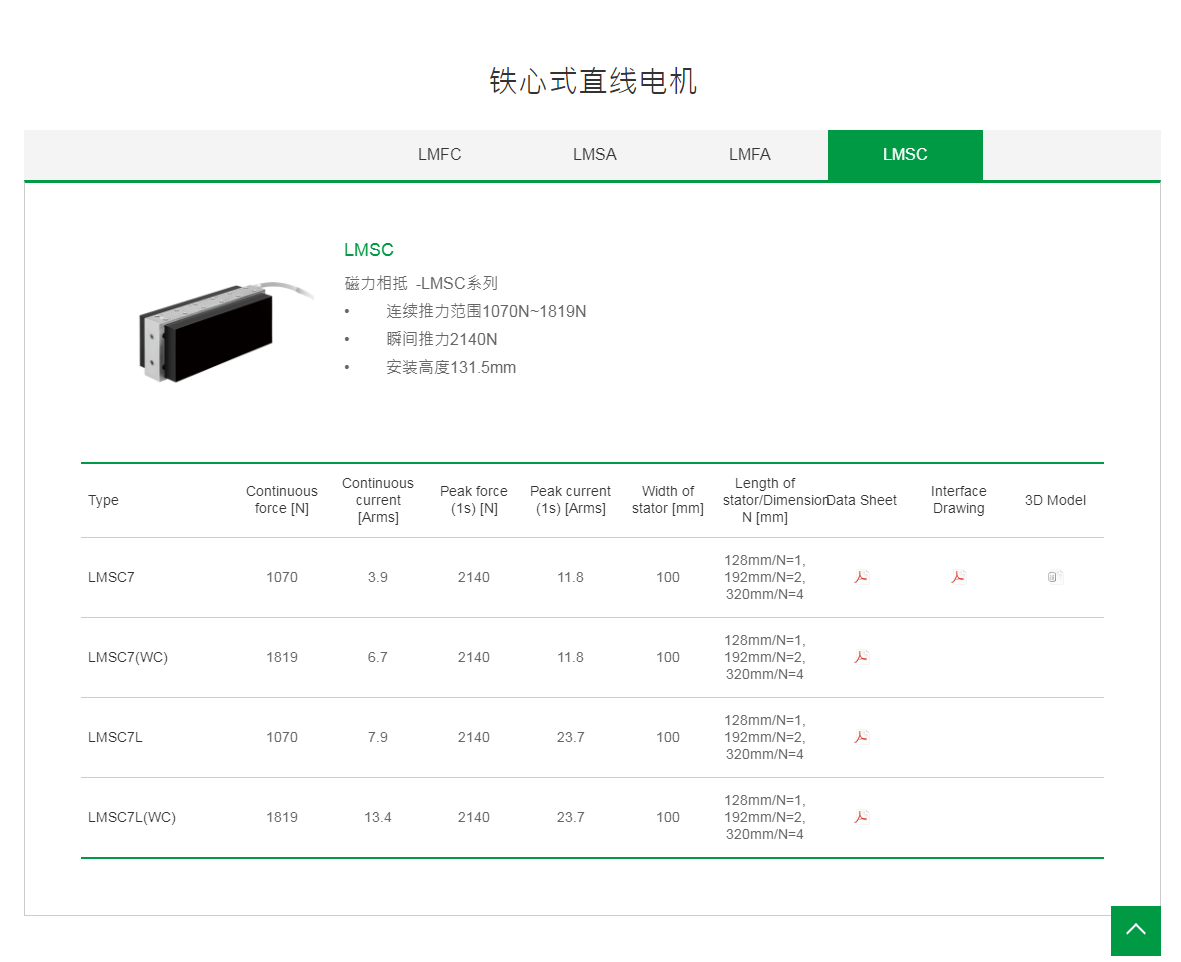

LMSC

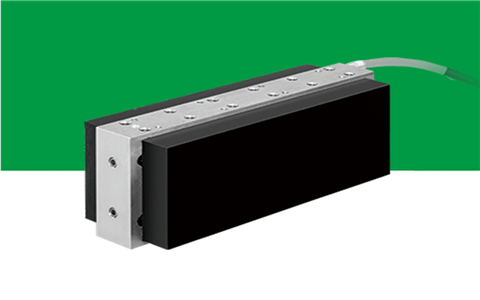

磁力相抵-LMSC系列
HIWIN-LMSC同步線性馬達為鐵心式馬達，與LMS系列有相同的特性，但大約有2倍的推力。由于動子特殊排列在兩定子間，動定子間相互問的吸引力會抵消。因此滑軌的負荷大幅減輕，在極小的體積內可以達到相當高的推力密度。

大推力常數
可水冷
磁吸力互相抵消
滑軌不受磁吸力作用產出預壓
同一個運動軸上可安裝多個動子
行程無限制
水冷連續推力范圍1070N~1819N
瞬間推力2140N
安裝高度131.5mm

LMSC系列型號：LMSC7,LMSC7(WC),LMSC7L,LMSC7L(WC)
