直線電機

直線電機源自于勞倫茲法則(Lorentz)，即利用電流(I)與磁場(B)的相互作用而產生推力(F)， 加上本身磁鐵排列與多動子的運用，可實現行程不受限制與單軸多動子的獨立運動，藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制

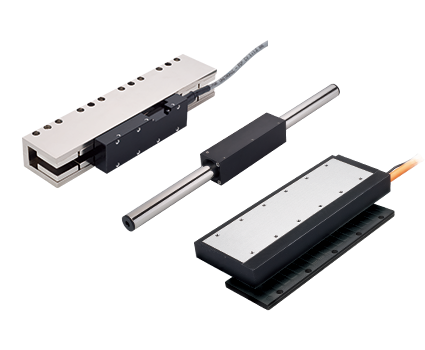

直線電機分：鐵心式直線電機，無鐵心式直線電機，棒狀電機

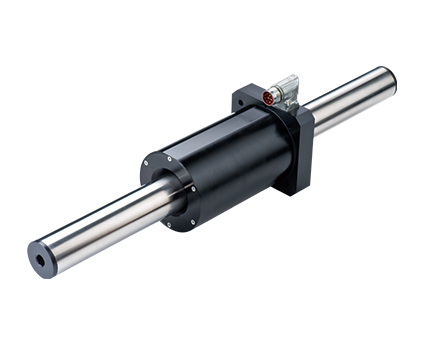

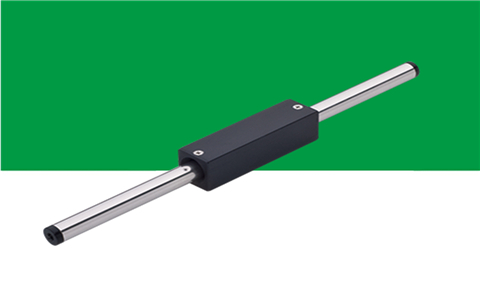

棒狀電機

HIWIN 棒狀電機馬達有多種尺寸，規格齊全，最大瞬間扭力可達到2570N，並符合國際安規CE認證與具備防塵防水等級IP6；利用直接驅動技術，無需其它機械轉換元件即可傳動，能達到高速，無頓力與低速度鏈波特性，加上無磨耗，零背隙，維護簡易，相較于傳統機械式線性機構，有效提升機臺設備產能並減低維護成本，滿足高精度定位控制與平穩運轉的應用，加上加上動定子間無吸引力。其定子與動子采無鐵心式且封閉之磁場迴路能有效集中磁通產生大推力，故棒狀馬達將是傳動元件領域中不可或缺的，可應用于安裝平臺不變形、輕負載且需求連續運動曲線。例如：3D打印設備、高速輕負載自動化設備、無塵環境的自動化設備、手機平板設備、光學檢測設備、工具機線切割設備、掃描式電子顯微鏡設備、醫療自動化等產業。
最大速度 5 m/s
最大加速度 5G
0.06 m/s補償前的速度漣波0.55 ％
無噪音0dB
直驅(無旋轉運動的組件轉換直線運動)
三相
容易取代螺桿機構
小慣量且高加速
容易安裝
無頓力
同一運動軸可搭配多個動子


與單軸工業機器人相比最高速度提升2.5倍
與單軸工業機器人相比搭配復數動子加工時間減少50%以上

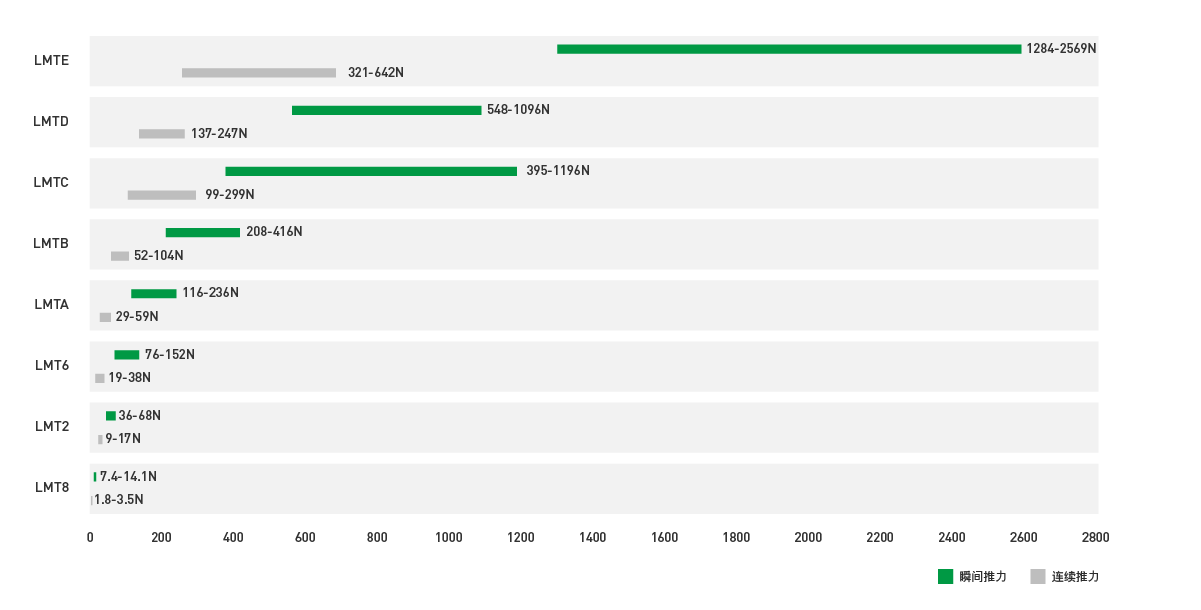

LMT有八大系列：LMT8,LMT2，LMT6，LMTA,LMTB,LMTC,LMTD,LMTE

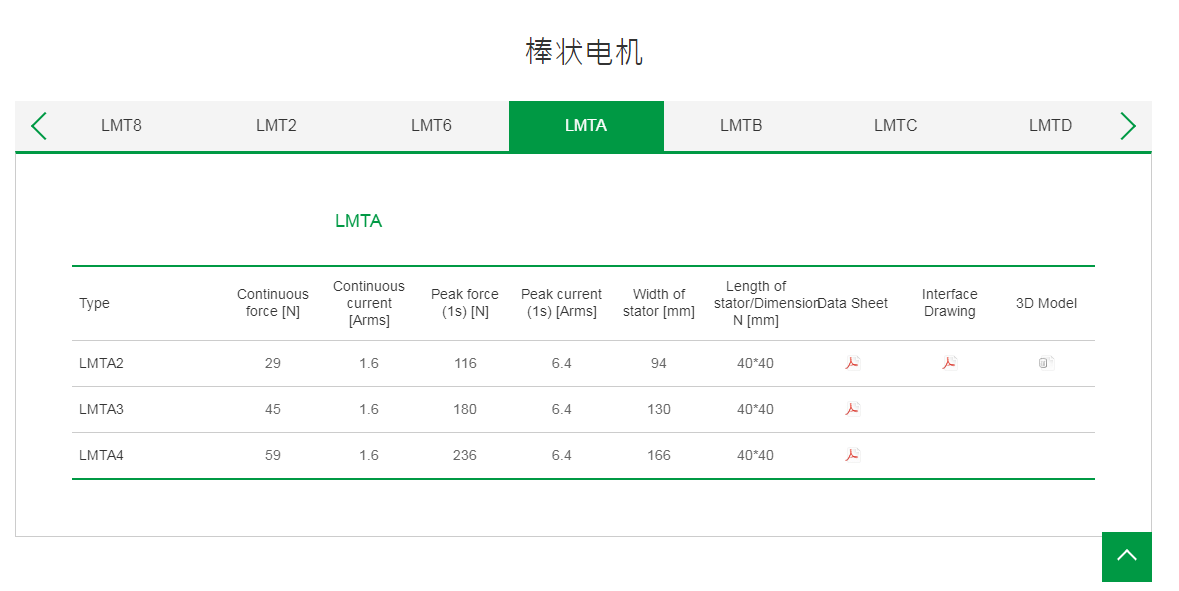

LMTA系列型號：LMTA2，LMTA3，LMTA4
