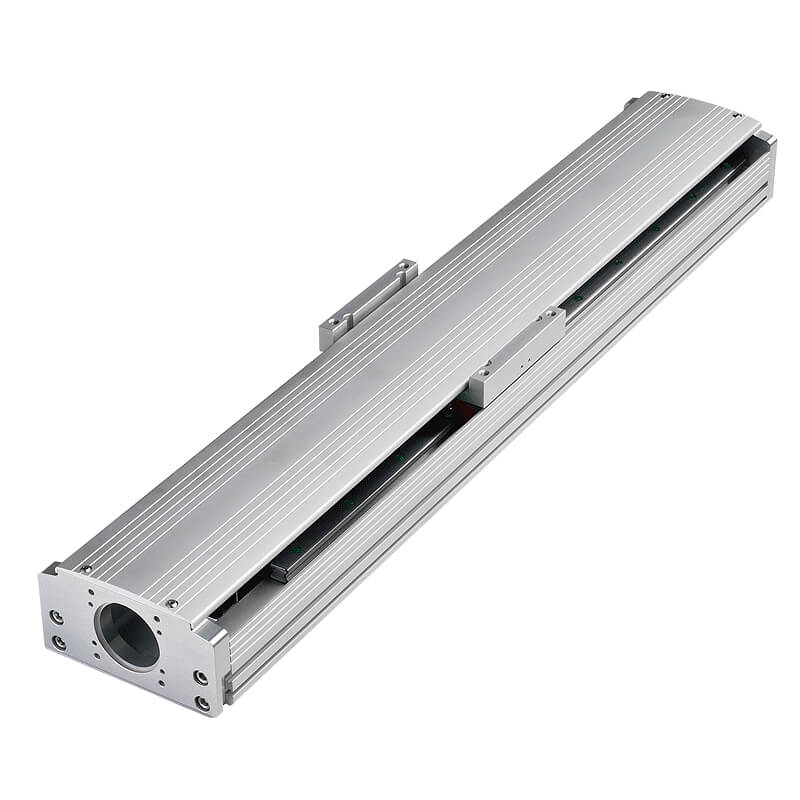

KA905C-250A1-F0

（直線模組）單軸機器人-KA型



特征
安裝與維護容易
低價格
高鋼性
高重現精度±0.01mm
內置AC伺服馬達(選配)
客制化行程

應用
高精密產業
FPD產業
自動送料機構
自動化視覺檢測
自動化組裝與點膠
電路板雕刻設備



規格:

KA系列規格的表示法如下:




①型號：
表示KA系列各型號，數字表示鋁擠型底座公稱寬度C

②導程：
表示滾珠絲杠的導程，單位mm，即絲杠旋轉一圈滑臺移動的距離。目前KA可用絲杠導程如下:




③精度：
表示KA往返位置重現性的精度。滾珠絲杠型式的重現精度為C :標準級=±0.02mm，P :精密級=±0.01mm。時規
皮帶型式重現精度為C :標準級=±0.1mm。

往返位置重現性表示KA滑臺往返移動過程中，到達某一定點位置的誤差 ，取全行程中誤差的最大值。

*注意: KA產品并未標示絕對定位精度。

④有效行程：
表示KA滑臺的移動范圍，單位mm。

*注意:有效行程超過型錄上所列共振長度時可能發生振動，應降低運轉速度，請參見「速度」項的說明。

⑤平臺型式：
目前均為標準負荷設計。如有超過表列額定動負載或最大可搬重量的重負荷需求，請洽HIWIN業務，提供特殊規劃
設計服務。

⑥電機法蘭：
標準型為電機直接式，以聯軸器驅動。為配合各型電機的安裝，提供轉接法蘭， 基本安裝規格如下表。

FD:電機下接式，以皮帶輪驅動。    FL:電機左側接式，以皮帶輪驅動。
FI:電機內藏式，以聯軸器驅動。     FR:電機右側接式，以皮帶輪驅動。
各法蘭相關尺寸請參閱附錄。

⑦鋁護蓋：
標準件均附鋁護蓋。∪:表示不裝護蓋。

⑧極限開關：
表列數種供選擇。若擬采用其他型式，請洽HIWIN業務注明。

⑨電機：
無記號:不附電機。若由客戶自備電機，HIWIN代客組裝，請洽HIWIN業務注明。
M :附電機。常用電機型式請參閱附錄，如擬采用其他型式，請洽HIWIN業務注明。




額定動負載：
額定動負載方向定義如圖(-)所示。型錄中表列額定動負載( Fy, Fz, Mx, My, Mz)是相對于KA行走10,000Km的壽
命，為確保KA長期使用，建議盡可能在表列負載范圍內使用。
圖(二)中，負載作用位置為滑臺安裝平面的中心。但是，實際使用時負載重心的位置未必在此中心點上，如果離
開中心太遠可能引起振動、過大的力矩、或動作反應遲緩。



為了避免這些不良現象，負載重心(W)遠離滑臺中心(0)的距離(H)請盡可能維持在下表范圍內。






安裝方式:
KA系列產品安裝方式有下列數種，如圖所示。


其中，B和C型的「上鎖式」，螺絲間距(S1)如下:


KA905C-250A1-F0


 上銀KA90直線模組型號：
KA905C-50A1-F0， KA9010C-50A1-F0， KA905P-50A1-F0， KA9010P-50A1-F0
KA905C-100A1-F0，KA9010C-100A1-F0，KA905P-100A1-F0，KA9010P-100A1-F0
KA905C-150A1-F0，KA9010C-150A1-F0，KA905P-150A1-F0，KA9010P-150A1-F0
KA905C-200A1-F0，KA9010C-200A1-F0，KA905P-200A1-F0，KA9010P-200A1-F0
KA905C-250A1-F0，KA9010C-250A1-F0，KA905P-250A1-F0，KA9010P-250A1-F0
KA905C-300A1-F0，KA9010C-300A1-F0，KA905P-300A1-F0，KA9010P-300A1-F0
KA905C-350A1-F0，KA9010C-350A1-F0，KA905P-350A1-F0，KA9010P-350A1-F0
KA905C-400A1-F0，KA9010C-400A1-F0，KA905P-400A1-F0，KA9010P-400A1-F0
KA905C-450A1-F0，KA9010C-450A1-F0，KA905P-450A1-F0，KA9010P-450A1-F0
KA905C-500A1-F0，KA9010C-500A1-F0，KA905P-500A1-F0，KA9010P-500A1-F0
KA905C-550A1-F0，KA9010C-550A1-F0，KA905P-550A1-F0，KA9010P-550A1-F0
KA905C-600A1-F0，KA9010C-600A1-F0，KA905P-600A1-F0，KA9010P-600A1-F0
